組合式超大功率可編程直流電源FTG系列

一、組合式超大功率可編程直流電源FTG系列概述

　　FTG系列可編程直流開關電源，電壓范圍從10V~1500V，單機電流可達12000A，單機最大功率為600kW。國內首創技術，大電流工作時依然保持0.1%的控制及測量精確度， 為傳感器測試、超導材料測試，線纜測試等試驗提供有力支持。

　　FTG系列具有高功率密度、大電流低紋波噪聲、瞬態響應快速、分辨率高、精度高等優點。電源整機采用模塊組合堆疊的體系架構， 模塊間通過高速外部總線連接， 可靠性高且便于維護與擴展?？蓱糜趯嶒炇覝y試、車載設備測試、太陽能逆變器測試、DC/DC轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期測試。

　　FTG系列具備LAN/RS232/GPIB( 選) 接口， 既支持SCPI協議也支持標準ModBus-RTU協議，再配合內置隔離數/?？刂平涌?選)，為系統集成應用帶來極大的應用多樣性及便利性。

二、組合式超大功率可編程直流電源FTG系列功能特點

　　1、功率范圍：4.5~500KW;

　　2、電壓范圍：15V、20V、30V、40V、50V、60V、80V、100V、160V、250V、300V、400V、500V、600V、800V、1000V、1200V、1500V;

　　3、高精度的電壓電流控制與測量;

　　4、方便、實用的序列功能，可實現各種電壓電流波形輸出; 恒壓、恒流、恒功率輸出功能;

　　5、具備電壓遠端補償及保護功能; 支持電壓、電流監視輸出;

　　6、采用智能風扇控制，降低噪音，提高風扇壽命; 豐富的數字I/O口;

　　7、TFT彩色液晶顯示屏，支持簡體中文、繁體中文與英文顯示; 提供RS232、LAN、GPIB(選)多種遠程通信接口;

　　8、提供具有強大的信號監控能力的復合信號端口(選);

　　9、模擬編程：通過模擬量控制輸出電壓和輸出電流;

　　10、外部控制：通過外部數字信號開啟或關閉輸出，以及對外輸出數字控制信號;

　　11、監視輸出：電壓電流的輸出波形以模擬量的形式輸出，方便監測; 標準SCPI指令，方便組建智能化測試平臺和進行二次開發;

　　12、模塊堆疊組合、標準機架式設計，便于安裝、維護; 過電壓/過電流/過功率/過溫度全方位智能保護功能。

三、組合式超大功率可編程直流電源FTG系列應用領域

　　◆?電力電子實驗室的多規格靈活應用

　　◆?燃料電池、動力電池、鉛蓄電池、超級電容測試

　　◆?車載、機載、艦載電子設備的供電環境仿真

　　◆?直流充電機、充電樁設計和測試系統集成

　　◆?服務器電源、U P S、逆變器設計和測試

　　◆?太陽能、風能、儲能領域設計和測試

　　◆?傳感器、超導材料、線纜等產品測試

　　◆?無人機、激光、傳感器領域供電和設計測試

?

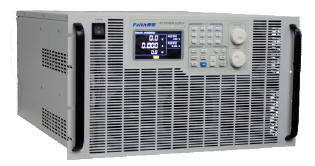

　　●?FTG組合式超大功率可編程直流電源(30KW，6U高度)

　　面板:

?

　　1、電源開關

　　2、顯示屏

　　3、功能按鍵與數字按鍵

　　4、電壓設置旋鈕與電流設置旋鈕

?

　　1、復合應用信號端口(選)

　　2、電源輸出端口

　　3、遠近端撥動開關

　　4、電壓遠端采樣端口

　　5、GPIB通訊接口(選)

　　6、RS232通訊接口

　　7、LAN通訊接口

　　8、三相電輸入接口

　　●?恒壓功能和恒流功能:

　　FTG電源具有恒電壓輸出與恒電流輸出兩種功能模式，用戶可設置輸出電壓與輸出電流。電源工作時，首先以恒電壓模式輸出;當負載吸收電流超過輸出電流設定值， 電源自動切換至恒電流模式。

　　FTG提供有輸出模式指示IO， 用戶可通過此數字端口獲取電源當前的輸出模式。

　　●?吸收控制:

　　FTG系列電源設計了輸出能量吸收電路。電源正常工作時該電路不起作用， 當輸出關閉時將輸出電容上的電壓快速吸收。一方面可消除安全隱患滿足安規要求， 另一方面針對電機用戶可抑制制動反向電壓從而保護電機電路和電源。

　　●?外部控制:

　　可通過外部電平信號控制電源輸出開啟與關閉。有兩種控制方式： 電平翻轉和脈沖翻轉。

　　●?恒功率功能:

　　FTG系列電源具有恒功率輸出功能，該功能允許用戶設置功率輸出值、最高輸出電壓和最高輸出電流。恒功率輸出開啟后，電源不斷調整輸出電壓與輸出電流，使得輸出功率維持在設定值。用戶還可調整響應速度，以適應不同速率的各類負載。

?

　　●?測量功能:

　　FTG系列內置16bits高精度A/D轉換器,可達電壓0.1%+0.1%F.S.、電流0.1%+0.2%F.S.的測量精度。電壓、電流、功率的測量值可同時顯示在電源前面板的顯示屏上， 除此之外，FTG額外提供電壓與電流監視輸出功能，用戶可借由監視輸出端子通過示波器監控電壓電流的輸出波形。

　　●?模擬量編程:

　　FTG系列具有電壓編程與電流編程兩個模擬輸入端口，可分別控制輸出電壓與輸出電流。模擬量編程信號可選擇0~5V或0~10V直流電壓信號。編程信號對應于0~滿量程的輸出電壓與輸出電流。

?

　　●?序列功能:

　　FTG系列電源具有序列輸出功能。用戶可根據實際需要編輯復雜電壓電流波形， 是飛機設備測試、車載設備測試和其它會產生電壓中斷的設備測試之理想選擇。

?

?

?

　　●?保護功能:

　　FTG系列電源提供全方位的保護功能以保護電源自身和被測設備， 包 括 ： 過 壓 保 護 ( OVP) ， 過 流 保 護 ( OCP) ， 過 功 率 保 護

　　(OPP)，過溫保護(OTP)，ALTER保護，LVP欠壓保護，防誤操作，掉電保存，開機自檢等等。

　　復合信號端口(選):

?

　　1、IMON+電流輸出監視端口

　　2、VMON+電壓輸出監視端口

　　3、IMON-

　　4、VMON-

　　5、VSET+ 電壓編程輸入端口

　　6、ISET+ 電流編程輸入端口

　　7、VSET-

　　8、ISET-

　　9、GNDA 模擬地

　　10、TTL0數字信號輸出端口

　　11、MODE輸出模式指示端口

　　12、TTL1數字信號輸出端口

　　13、Ov輸出過壓指示端口

　　14、TTL2數字信號輸出端口

　　15、FAULT故障指示端口

　　16、TTL3數字信號輸出端口

　　17、On/Off輸出控制端口

　　18、DC_ON限電壓監視端

　　19、保留

　　20、GND數字地
